產品簡介

Product Introduction

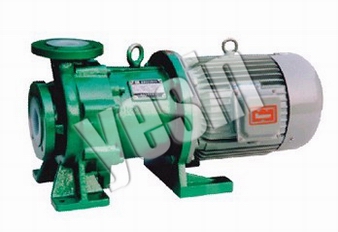

     IMD系列磁力驅動泵,取消了軸封,利用磁力偶合間接傳動,完全去除了滴漏的現象.采用增強碳纖維或ETPU制成的隔離加強套，具有高強度的力學性能，可靠。全塑結構的隔離套,徹底去除了一般磁力泵具有的磁渦流的現象，捂熱好、節能。采用獨特的后拉式結構,一人便可以輕松地進行內部檢修和零件更換,無需拆卸管道,大大方便了日常的檢修和保養工作.采用直聯式結構，磁性聯軸器直接安裝于電機軸上，無滾動軸承損耗，低噪音。泵整機占用場地小，節約空間，安裝簡便。適用于輸送強腐蝕,易燃,易爆,有毒,易揮發的化學介質.

應用領域

Applications Areas

    適用于石油化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子等行業，是目前磁力泵品種中結構新穎的產品。

產品特點

Product Feautres

    磁力泵（磁力驅動泵）主要由泵頭、磁力傳動器（磁缸）、電動機、連接底板等幾部分零件組成。磁力泵磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞，將容易泄露的動密封結構轉化為零泄漏的靜密封結構。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題。

ZMD系列自吸式磁力泵，充分結合了IMD氟塑料合金磁力泵和FZB系列氟塑料合金吸力泵的雙重優點，產品既具備寬領域的耐腐性能，同時又具有自吸功能，操作簡便。

取消軸封，磁力驅動，靜密封結構，利用磁力耦合間接傳動，完全無滴漏；碳化硅材質主軸，強度高。

全塑隔離套設計，無磁渦流現象、無熱耗，節能，這是該產品的特點。

1、防止顆粒進入

（1）不允許有鐵磁雜質、顆粒進入磁力傳動器和軸承摩擦副。

（2）輸送易結晶或沉淀的介質后要及時沖洗(停泵后向泵腔內灌注清水，運轉1min后排放干凈)，以保障滑動軸承的使用壽命

（3）輸送含有固體顆粒的介質時，應在泵流管入口處過濾。

2、防止退磁

（1）磁力矩不可設計得過小。

（2）應在規定溫度條件下運行，嚴禁介質溫度超標?？稍诖帕Ρ酶綦x套外表面裝設鉑電阻溫度傳感器檢測環隙區域的溫升，以便溫度超限時報警或停機。

3、防止干摩擦

（1）嚴禁空轉。

（2）嚴禁介質抽空。

（3）在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱而失效。

4、不可用在有壓力的系統中

IMD系列氟塑料合金磁力泵，結構統一。采用獨特的后拉式設計，維護、檢修簡便。

按主軸支撐方式：

（1）雙支撐結構：泵蓋和隔離套兩端各設置一滑動軸承，轉動部件主軸的兩端支撐于兩軸承上。

（2）單支撐結構：泵蓋上設置一滑動軸承，主軸中段支撐于該軸承上，主軸的兩端聯結葉輪和轉子

按配套電機型式：

（1）配置B5型電機：常規出廠產品均配置B5型普通電機。

（2）配置B35型電機：部分規格產品輸送高比重介質時配套B35型電機，具體事項咨詢本公司。

型號意義

Model Significance

例：IMD40-25-130F

IMD-氟塑料磁力泵

40-進口直徑

25-出口直徑

130-葉輪名義直徑

F-氟塑料材質
